新款深孔機床研發增加旋轉軸

文章作者：臺翰機械　發布時間：2018-10-22 10:56:03　瀏覽次數：2380次

摘要：

　　在設計師和工人不懈的努力下，新型PNC-5560深孔機床順利完成出貨。深孔機床深孔機床主要有臥式深孔鉆鏜床，立式深孔鉆鏜床，深孔槍鉆，深孔桁磨機。深孔加工機床根據工件的長短選用兩種加工工件藝：短工件采用授油器授油并液壓頂緊.和以前的深孔機床相比，PNC-5560型號行程達到4米，整機約重3000KG。最主要的是，此款深孔機床不僅新增一個旋轉軸，工件可以360度旋轉，而且工作臺X軸也可以左右隨意移動。加工面更廣、功能性也會更強。因深孔機床半懸壁式的特殊性，機床承重不能過大，行程也有局限。此次的大行程深孔鉆也是一種突破，經過來回?zé)o數次的模擬(定義:對真實事物或者過程的虛擬)、更改，最終將如此多功能的深孔機床呈現給更多需要鉆孔攻絲(工具:絲攻或絲錐)的廠家。下面重點介紹下此款深孔機床新增的兩項功能。

　下面重點介紹下此款深孔機床新增的兩項功能：

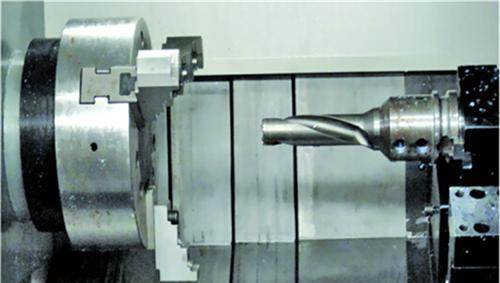

　一、增加旋轉軸：旋轉軸改變了之前一個平面的傳統加工方式。深孔機床深孔機床主要有臥式深孔鉆鏜床，立式深孔鉆鏜床，深孔槍鉆，深孔桁磨機。深孔加工機床根據工件的長短選用兩種加工工件藝：短工件采用授油器授油并液壓頂緊.利用三爪卡盤分度固定工件，可使需加工的圓管、方管類產品360度旋轉，可對工件任意面進行鉆孔攻絲(工具:絲攻或絲錐)。

　　二、X軸工作臺移動：一般深孔機床行程超過一米，都是機頭移動，工作臺不動。但此次考慮到深孔機床的應用廣泛性，增加了X軸工作臺移動的功能。在加工小件產品的時候，可以整齊排列需加工的工件，將工件移動依次鉆孔攻絲(工具:絲攻或絲錐)。加工大行程工件時，就采用機頭移動的加工方式，根據加工要求隨意切換加工模式。

　　如此一來，不僅使用深孔機床提高生產效率降低人工成本，也可讓廠家在購買深孔機床之初就節省了購機成本。深孔機床深孔機床主要有臥式深孔鉆鏜床，立式深孔鉆鏜床，深孔槍鉆，深孔桁磨機。深孔加工機床根據工件的長短選用兩種加工工件藝：短工件采用授油器授油并液壓頂緊.立式深孔鉆用特制的深孔鉆頭鉆削深孔時，刀具工作進給一段后快速退出，工件進行排屑，然后快速趨近加工部位再繼續工作進給，如此多次往復，直至加工出所要求孔深的進給，稱為分級進給.深孔機床長工件采用由鏜桿尾部授油，四爪卡盤夾緊。授油器采用創新的主軸式結構形式，承重性能有很大提高，旋轉精度更高。床身導軌采用適宜深孔加工機床的雙矩形導軌，承載能力大，導向精度好.

本文由自動鉆孔機廠家-臺翰機械整理發布，轉載請注明出處，原文地址：http://www.fh95.cn/news/217.html
